车工、铣工实训
2018-10-11 11:00   审核人:

泵轴加工工艺过程

1.泵轴零件图



一、车削加工工艺过程

1、材料采用Q235Φ25mm圆钢。其加工工艺过程如下:

(1)用三爪卡盘夹紧工件,工件在卡爪外伸出长度20~25mm,车端面,并钻中心孔。

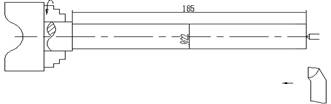

(2)采用一夹一顶的装夹方法,保证工件在卡爪外伸出长度200~205mm

1)粗车外圆至Φ22.5mm,长度185mm

2)精车外圆至Φ22mm,保证公差。

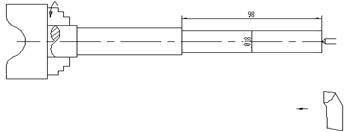

(3)90°外圆车刀。车削外圆至Φ18mm,长度98mm。保证公差。

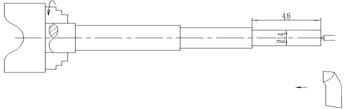

(4)车削右端外圆至Φ14mm,长度48mm。并保证公差;

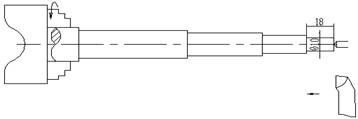

 (5)车削右端外圆至Φ10mm,长度18mm。并保证公差;

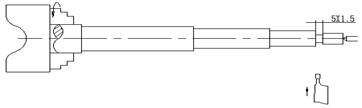

 (6)用切断刀车削5×1.5的退刀槽;

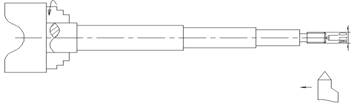

 (7)用螺纹刀,车削M10的螺纹。

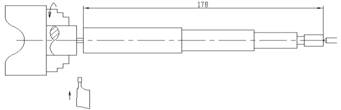

 (8)用切断刀,以工件右端面为基准,在长度为178mm处切断工件。

二、铣削加工工艺过程

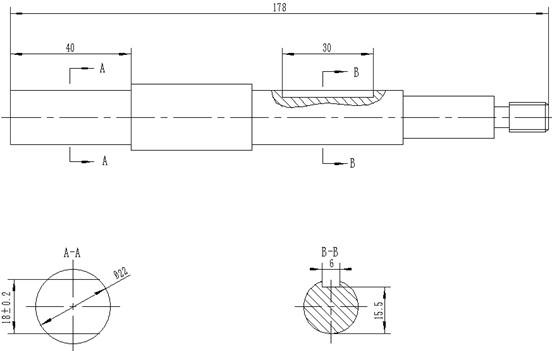

(一)铣削实训工件图



(二)铣削加工工艺过程

1.卧式铣床铣削平面。

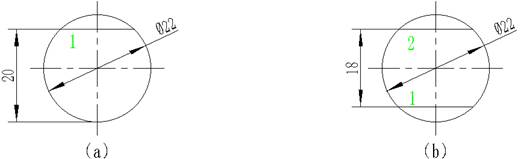

(1)将工件装夹在平口钳内,铣削平面1。铣削深度为2mm,以轴左端面为基准,铣削长度为40mm。如图(a)

(2)将工件平面1加工完成后,转动180°,继续加工平面2。铣削深度为2mm. 以轴左端面为基准,铣削长度为40mm形成最终的截面,并保证公差。如图(b)

2.立式铣床铣削键槽。

(1)将工件装夹在平口钳内,以铣加工完成的平面进行找正。键槽与平面1在同一平面。如图(b)

(2)将工件装夹完成后,用Φ6mm立铣刀铣削键槽。铣削深度2.5mm,长度30mm

          (c)
