钳工实训
2018-10-11 11:03   审核人:

90度刀口角尺制作工艺过程

.90度刀口角尺零件图

. 90度刀口角尺制作工艺过程

1. 角尺料为105mm×75mm×8mmQ235A 钢板,选择外直角基准面(面A、面B),如图1所示。

1

2. 锉削两个外直角面,使其互相垂直;锉削两个外表面。达到图2要求。

2

3. 内直角面及端面划线:按图3要求划出距基准面A、面B 20mm的内直角线,并沿基准面A、面B的长度方向分别划出100mm70mm的端面线,将所划线分别向外平移2mm划线(图2所示虚线),为锯割内直角面及端面做准备。

                                        3

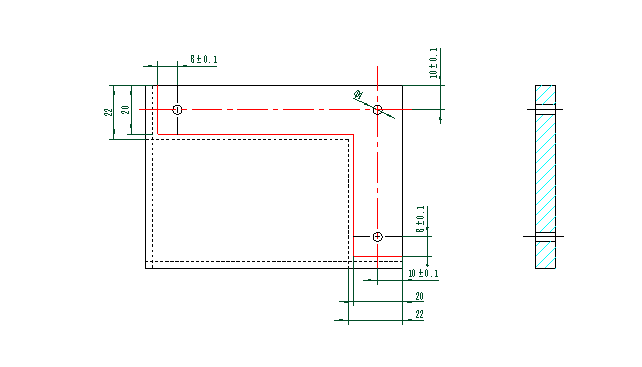

4. 钻孔:按图4 要求划出3个工艺孔圆心,用样冲在圆心处打上样冲点,在台式钻床上用Φ3mm的 直柄麻花钻钻出通孔。

4

5. 锯削内直角面及端面:按如图3所示沿虚线锯掉内直角面及端面余料;两内直角面连接处锯削2mm×2mm 工艺槽。如图5所示。

5

6.固定工件:将工件用圆钉固定在小木块上,夹在钳口内。

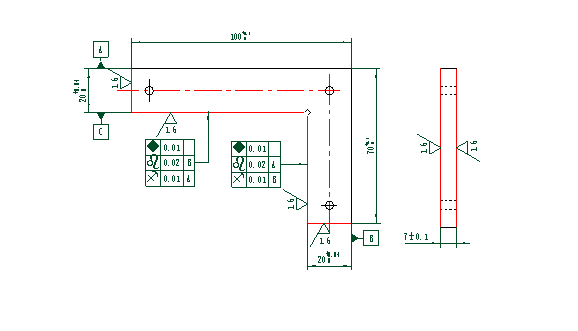

7. 锉削内直角面及端面:满足如图6所示尺寸及精度要求。

                                          6

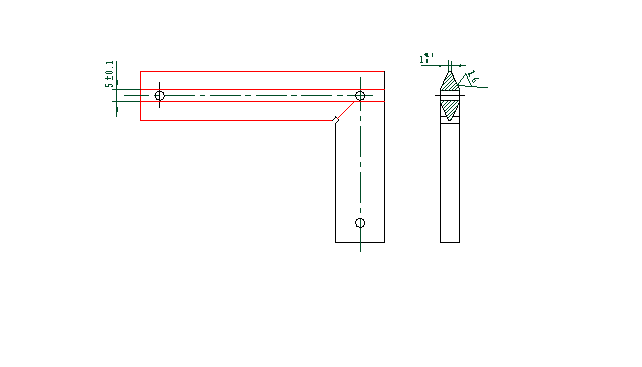

8.划出斜面加工线并锉削:按如图7所示划出斜面加工线,并对其进行锉削,刀口两侧斜面对称、平整、交线清晰平直。达到图7所示尺寸及精度要求。

7
