材料成型实训
2018-10-11 11:08   审核人:

材料成型——压力容器设计制作工艺训练

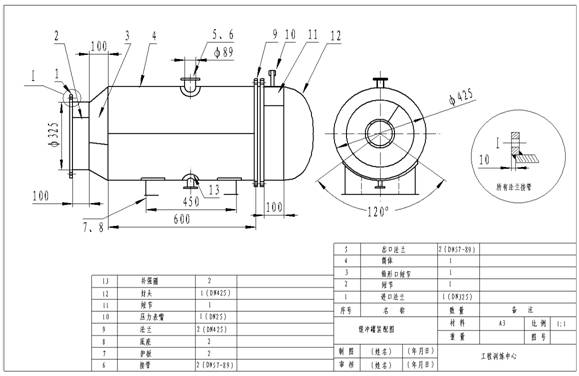

1.缓冲罐总图

2.缓冲罐工艺加工步骤

1) 看图:根据缓冲罐设备总图,各结构部件工艺尺寸,认真审视图纸。

2) 备料:对于所涉及的材料及材质和厚度情况,须按零件图设计尺寸,计算出实际下料工艺尺寸,认真检查并做好标记。

3) 划线:按尺寸划出切割线(剪切线)和检查线。

4) 下料:按材料的尺寸和厚度,可选用剪切或火焰切割进行下料,下料公差为±1.5㎜。

5) 成型:按卷板工艺要求对半才进行滚制成型。

6) 组对:对所滚制的筒体进行校圆后,按分度进行组对。

7) 开孔:按图纸设计尺寸要求,画出开空线、开孔。

8) 接管、法兰、底座及各部件组对。

1、 筒节划线尺寸:

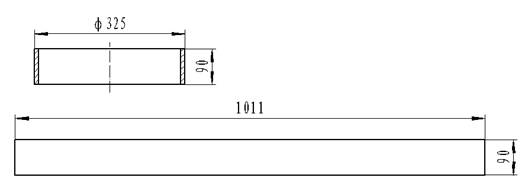

1)、件号-2、锥形扣短节(ф325*L90

δ=3㎜展开1011㎜×宽90㎜(对角线允许公差±1.5㎜,检查线10㎜)

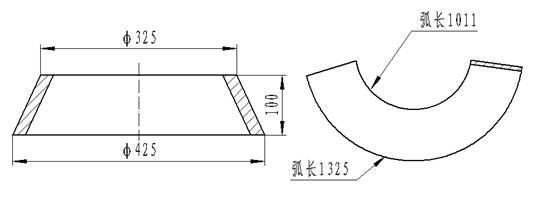

2)、件号-3、锥形口

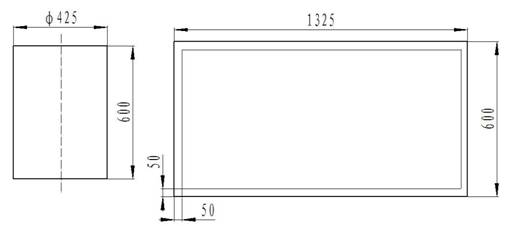

3)、件号-4、筒体(Ф425㎜×L600㎜)

δ=3  展开长1325*600㎜(对角线允许公差±1.5㎜,检查线50㎜)

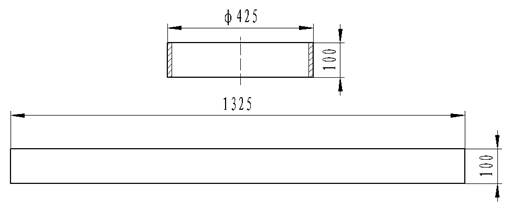

4)件号-11、封头短节(ф425㎜×L90㎜)

δ=3  展开长1325*600㎜(对角线允许公差±1.5㎜,检查线10㎜)

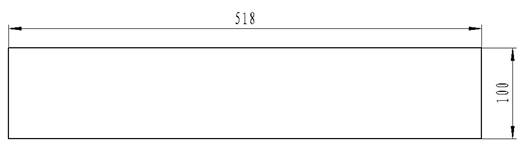

5)件号-7护板(R215.5)δ=4㎜、展开长518*100

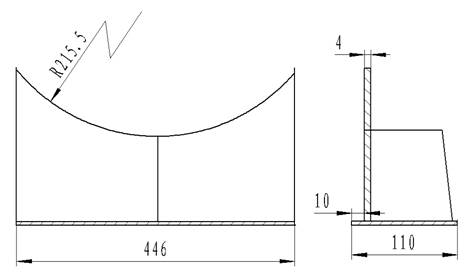

6)件号-8、底座

δ=4㎜、446㎜×宽100㎜×高240

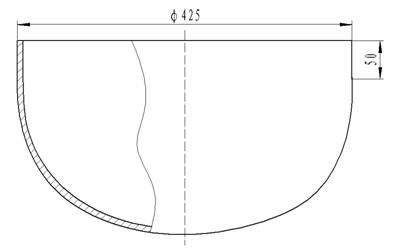

7)件号-12、封头

δ=4㎜、ф425㎜×高N+封头直边50

8)筒体成型工艺过程
